1. 概述

ASL100-Cx/6系列窗簾驅動器，采用先進的單片機技術，是具有高穩定性、高可靠性的智能控制模塊。該模塊是Acrel-bus智能照明控制系統的輸出控制模塊，此模塊可以和符合KNX標準的任意控制模塊進行通訊，然后實現窗簾/幕布的智能化控制。

該產品符合國標GB-T20965-2013《控制網絡HBES技術規范_住宅和樓宇控制系統》的規定。

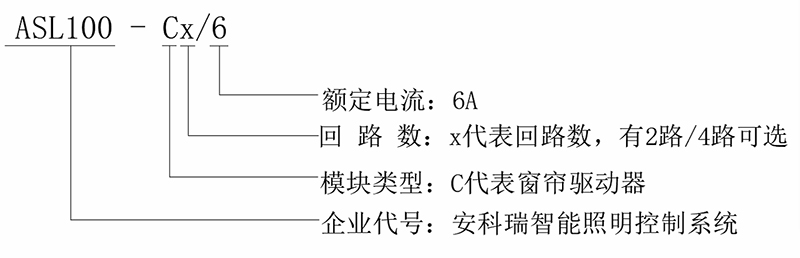

2. 產品型號

3. 技術參數

供電特性	KNX總線供電	DC21…30V
	總線電流	<10mA
	主要輸入	AC/DC24…240V
	回路數	2/4回路
	頻率	50~60HZ
	負載電流（每回路）	MAX  6A
外部連接	KNX-TP1	符合KNX標準的雙絞線（EIB BUS 2*2*0.8四芯屏蔽線）
	負載端接線端子	使用標準的KNX總線端子

溫度范圍	工作溫度	-5℃…+45℃
	存儲溫度	-25℃…+55℃
	運輸溫度	-30℃…+70℃
環境要求	最大空氣濕度	95%
外殼防護等級	IP20

4. 安裝與接線

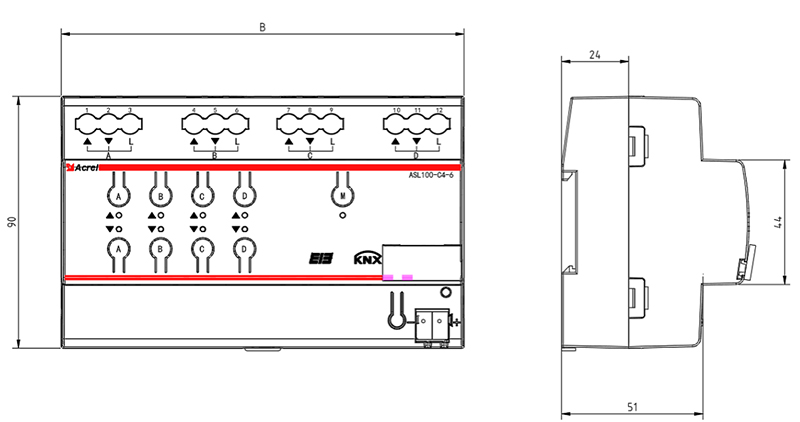

4.1 外形及安裝尺寸(單位 mm)

產品型號	回路數	模塊寬度(B)	模數
ASL100-C2/6	2	72mm	4模
ASL100-C4/6	4	144mm	8模

4.2 安裝方式

該模塊適用于35mm導軌式安裝。

4.3 接線說明

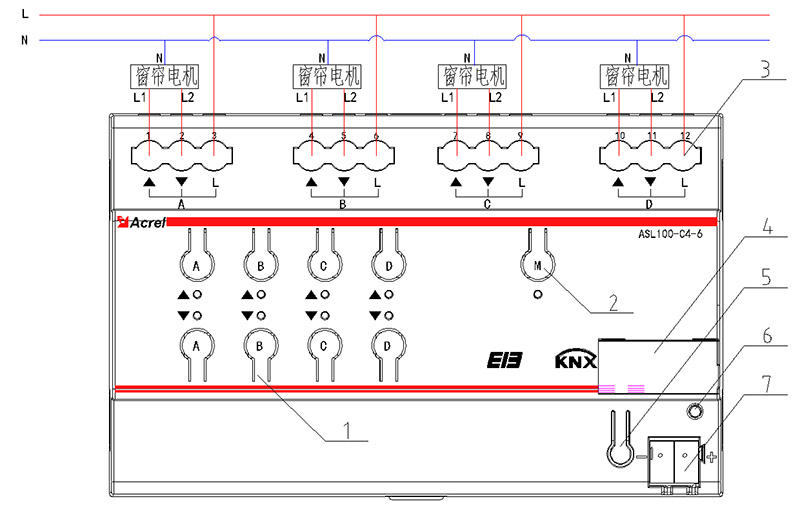

上圖為4路窗簾驅動器的接線示意圖。在實際項目使用中，2路窗簾驅動器的接線和4路模塊類似，在此就不一一列出。現對4路窗簾驅動器接線圖進行說明。

① 手動操作按鍵：

A/B/C/D四通道的任意按鍵，在手動操作模式下，按下按鍵電機動作，松開按鍵動作停止。

② 手動/自動切換按鍵

按下按鍵后，可切換手動操作模式和自動控制模式。

③ 負載接線端子：

此端子接入受控窗簾電機。

④ 標簽夾：

用于放置模塊標簽(模塊編號)等等。

⑤ 編程按鍵：

按下編程按鍵，模塊進入待編程狀態，再次按下按鍵，編程狀態結束。

⑥ 運行及編程指示燈：

等待編程時，指示燈呈紅色;

編程過程中及編程完成后，指示燈呈綠色;

正常運行時，指示燈呈綠色，且以約1s的頻率閃爍。

⑦ KNX總線端子：

此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。

正常接線時，KNX總線線纜的紅線和黃線對應正極，黑線和白線對應負極。

5. 主要功能

窗簾驅動器作為執行單元，其作用是對窗簾電機進行直接控制。窗簾驅動器有手動操作和自動控制兩種工作模式。面板上的通道操作按鍵可手動控制電機動作，通過ETS參數的設置，可接受來自總線的控制報文，自動控制窗簾動作。

窗簾驅動器主要功能有：窗簾控制、時間功能、手動控制、狀態查詢、步進控制、場景控制等,所有功能的設置均可在ETS軟件設置完成。

6. 注意事項

使用產品前請檢查外觀是否完好，若有損壞及時找銷售商。

按照使用說明書正確接線，接線完成后需認真核查，確保接線正確。

接線時，請選擇符合KNX標準的總線端子和總線線纜(EIB BUS 2*2*0.8四芯屏蔽線)。

產品安裝更換，確保是在斷電狀態下操作的。

將產品連接到總線后，確保運行指示燈正常。操作編程按鍵，確保按鍵無卡頓，編程燈正常。

該產品不可直接替代微型斷路器等保護元件。
